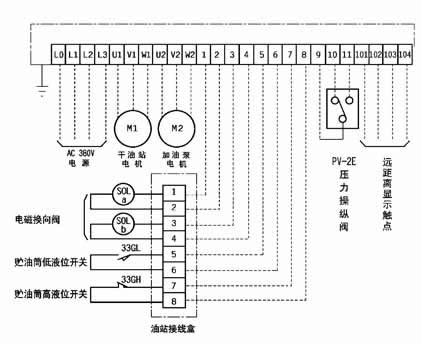

R1904型电气控制箱 一、用途 R1904型电控箱，用于自动控制一套由U-※※AE型终端式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2E 型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。 控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”等故障信号。箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。 二、外形尺寸 三、标牌符号及文字 序号 符号 标牌文字 序号 符号 标牌文字 1 HL1 电源 6 HL4 油箱液位低 2 HL2 干油站工作 7 SB1 任意运转 3 HL3 加油泵工作 8 SB2 故障复位 4 HL4 供油时间延长 9 SB3 加油泵启动 5 HL5 超负载运转 10 SB4 加油泵停止 四、R1904型电气控制箱接线端子图 上一条 R1902型电气控制箱 下一条暂无
